煤矿支护工作业实操技能考核装置

2023-06-25 培训评价网 880

煤矿支护工作业实操技能考核装置

  一、概述

  该装置完整的体现整个井下支护作业的检查和操作流程,让学员真实的学到井下支护作业的各种行为规范和技术技能。

  设备大小符合实操培训考核要求,能保持与现场一致的动手操作,既能满足技能培训,又能满足技能考核,既解决了现实中无法提供足够的场所、设备、考题等一系列问题,又保障了整个考试过程的安全。

  职业定义:使用机具,进行井下采矿工作面支护、喷浆作业,控制顶板、底板、围岩及排水作业的人员。

  二、设计依据及标准

  本系统的设计依据:国家职业技能标准,井下支护工职业技能培训考核标准。职业编码:6-16-01-06。依据有关规定将本职业分为五级/初级工、四级/中级工、三级/高级工、二级/技师和一级/高级技师五个等级。

  三、系统构成及功能

  (一)系统构成:

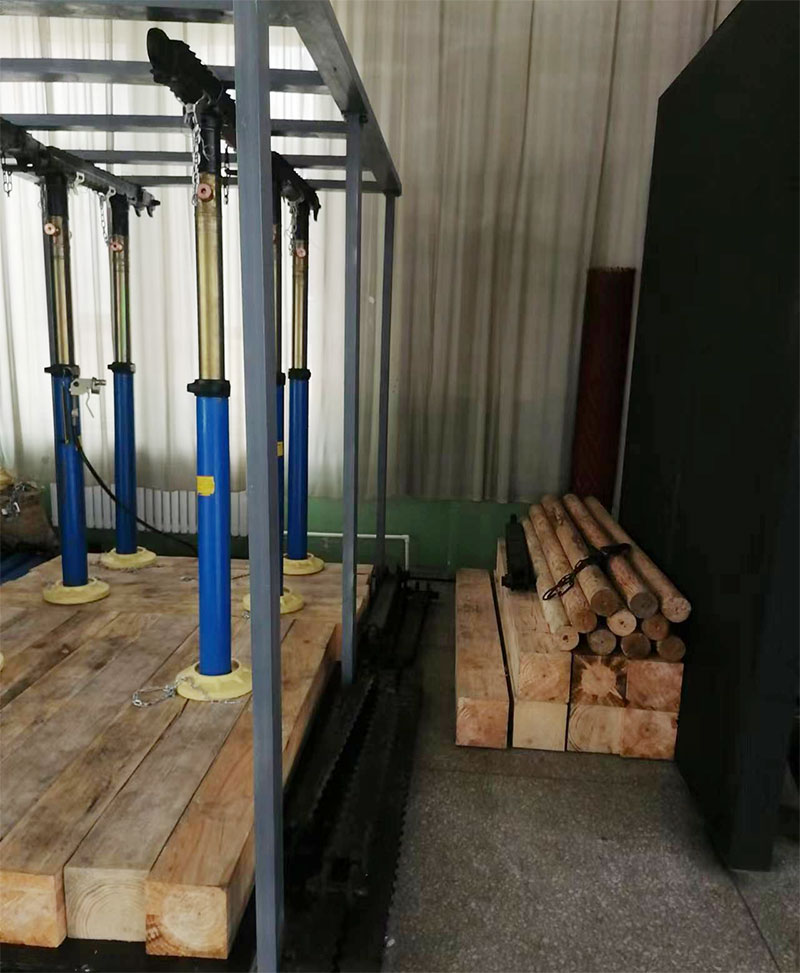

  该装置对井下多种支护方式外形、结构等仿真制作,按比例缩小,直观反映了矿山支柱系统、运行方式,由梯形工字钢支护巷道实操装置、拱形浇筑混凝土碹支护巷道实操装置、矩形喷浆支护巷道实操装置、矩形锚杆支护巷道、单体液压支柱支护实操装置、掘进工作面超前支护实操装置、液压支架支护实操装置组成。

  ①梯形工字钢支护巷道实操装置

  该装置由模拟梯形工字钢支护巷道及配套设施,梯形棚子由顶梁、棚腿、背板、木楔和撑柱、工具、材料准备(如梯形钢支架、钢垫板、架设工具、材料等)组成。

  基本配置:(1)模拟梯形巷道一段;(2)模拟工字钢10根;(3)背板30根;(4)拉筋6根;(5)垫板10块;(6)木楔20块、长短撬棍各一个;(7)使用工具:手钳1把、锤头1把、开口扳手17-19.2把;(8)劳保用品:头灯4个、安全帽4个、工作服4套、套靴4双。

  材质:型钢骨架、9mm密质板、双面金属uv面、铝合金角装饰、仿混凝土真石漆等

  规格:2440mm×2440mm×2440mm

  ②拱形浇筑混凝土碹支护巷道实操装置

  模拟拱形浇筑混凝土碹支护巷道及配套设施,工具、材料准备(如混凝土、钢筋、木柱、模板、手锹等)安全防护用品组成。

  基本配置:(1)模板2组;(2)钢筋20米;(3)垫板10块;(4)扎丝1把;(5)铁锹2把;(6)水泥3袋;(7)砂石各5袋;、(8)使用工具:长短撬棍各一个、套筒1把、手钳1把、锤头1把、撬棍1把;(10)劳保用品:头灯4个、安全帽4个、工作服4套、套靴4双。

  材质:型钢骨架、9mm密质板、双面金属uv面、铝合金角装饰、仿混凝土真石漆等

  规格:2440mm×2440mm×2440mm

  ③矩形喷浆支护巷道实操装置

  模拟矩形喷浆支护巷道及配套设施,穿戴个人安全防护用品工具、材料准备(如喷浆机、喷射管道、喷射喷头、水泥、沙、瓜米石等)。

  基本配置:(1)模拟梯形巷道一段;(2)螺纹钢锚杆10根、快速锚固剂1箱;(3)锚网20米;(4)气腿式锚杆机1台;(5)钻杆2根;(6)钻头2个;(7)喷射喷头1只;(8)托盘20个;(9)喷浆机1台;(10)喷射管道1根;(11)锚杆拉力计1个;(12)套筒扳手1把;(13)打击套筒1把;(14)水泥3袋、沙5袋、瓜米石5袋;(15)工具:皮尺1个、手钳1把、锤头1把、撬棍1把;(16)劳保用品:头灯4个、安全帽4个、工作服4套、套靴4双、口罩20个、护目镜4个。

  工作电压:380V,功率:5.5KW,重量:480Kg。

  材质:型钢骨架、9mm密质板、双面金属uv面、铝合金角装饰、仿混凝土真石漆等。

  规格:2440mm×2440mm×2440mm

  ④矩形锚杆支护巷道实操装置

  模拟矩形锚杆支护巷道及配套设施,穿戴个人安全防护用品、工具、材料准备(如砂浆锚杆、摩擦锚杆、45式和28式气腿式凿岩机或锚杆钻机、打击套筒、力矩或套筒扳手、锚杆拉力计、钢垫板。

  基本配置:(1)模拟梯形巷道一段;(2)螺纹钢锚杆10根、塑钢锚杆10根;(3)锚网20米;(4)气腿式锚杆机1台;(5)钻杆2根;(6)钻头2个;(7)锚固剂1箱;(8)托盘20个;(9)加固筋20米;(10)使用工具:锚杆拉力计1个套筒扳手1把、打击套筒1把、皮尺1个、手钳1把、锤头1把;(11)劳保用品、头灯4个、安全帽4个、工作服4套、套靴4双。口罩20个、护目镜4个。

  材质:型钢骨架、9mm密质板、双面金属uv面、铝合金角装饰、仿混凝土真石漆等。

  规格:2440mm×2440mm×2440mm

  (二)功能

  ①梯形工字钢支护巷道实操装置

  1.现场检查与处理准备、支护材料和工具操作;2.确定支架位置与支护方向;3.打底窝;4.打立柱;5.上横梁;6.加固背实。

  ②拱形浇筑混凝土碹支护巷道实操装置

  1.作业前的准备;2.掘砌基础和排水沟;3.绑扎钢筋;4.砌墙;5.砌拱;6.拆碹胎与模板

  ③矩形喷浆支护巷道实操装置

  1.作业前的准备与检查;2.设备检查;3.喷射作业;4.工作结束、喷浆质量。

  ④矩形锚杆支护巷道实操装置

  1.作业前的准备、现场安全检查与处理;2.锚杆孔;3.安装锚杆;4.安装垫板;5.锚杆检测、安装的质量要求。

  四、总体规格型号

  规格:9760mm×2440mm×2440mm

  型号:TG-ZHJD

  五、考核标准

  本标准对五级/初级工、四级/中级工、三级/高级工、二级/技师和一级/高级技师的技能要求和相关知识要求依次递进,高级别涵盖低级别的要求。
